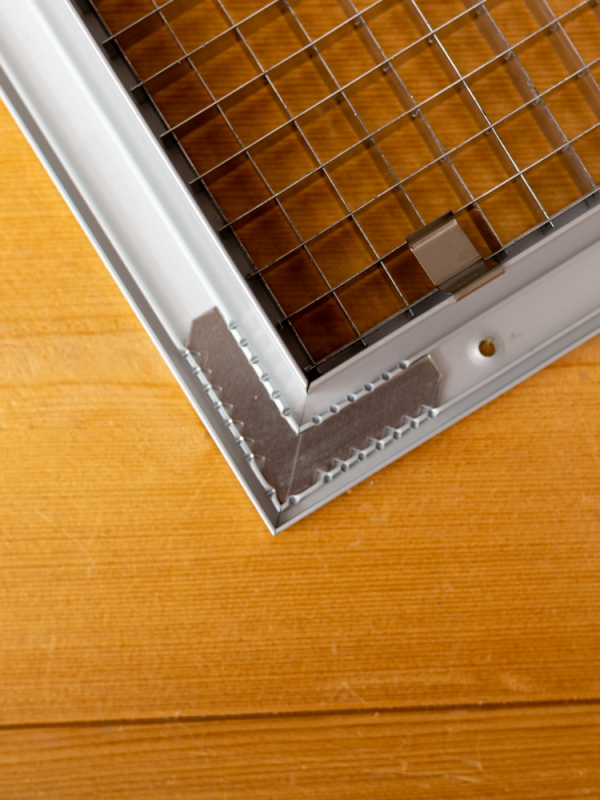

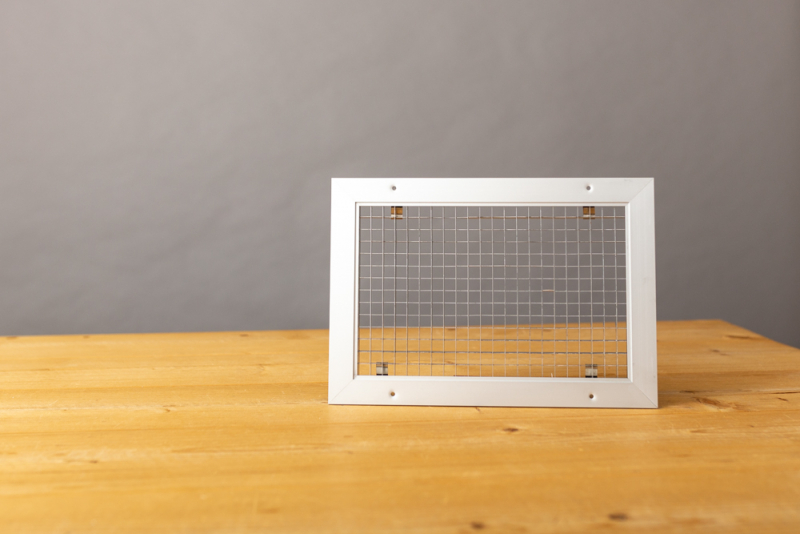

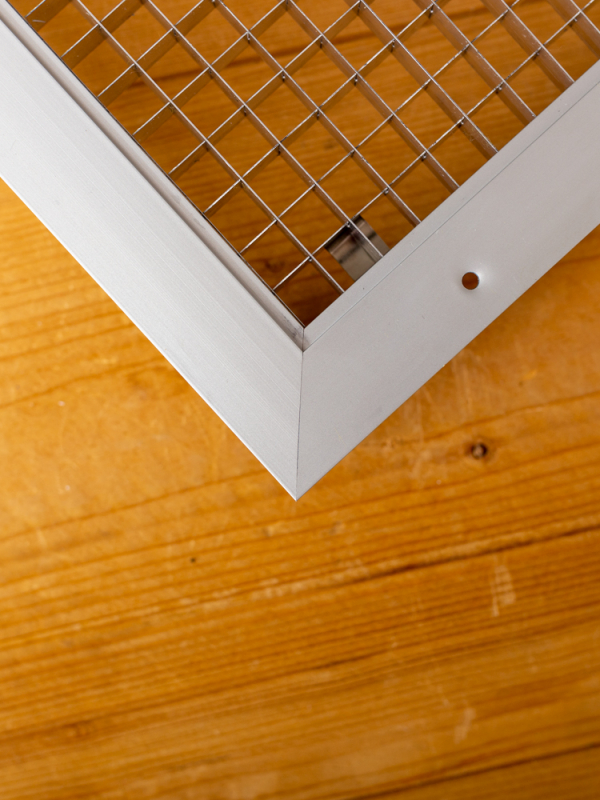

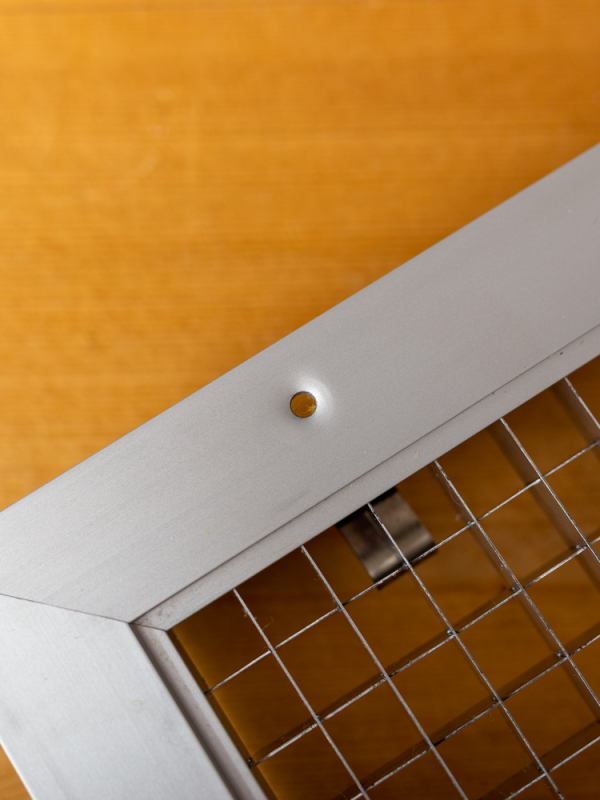

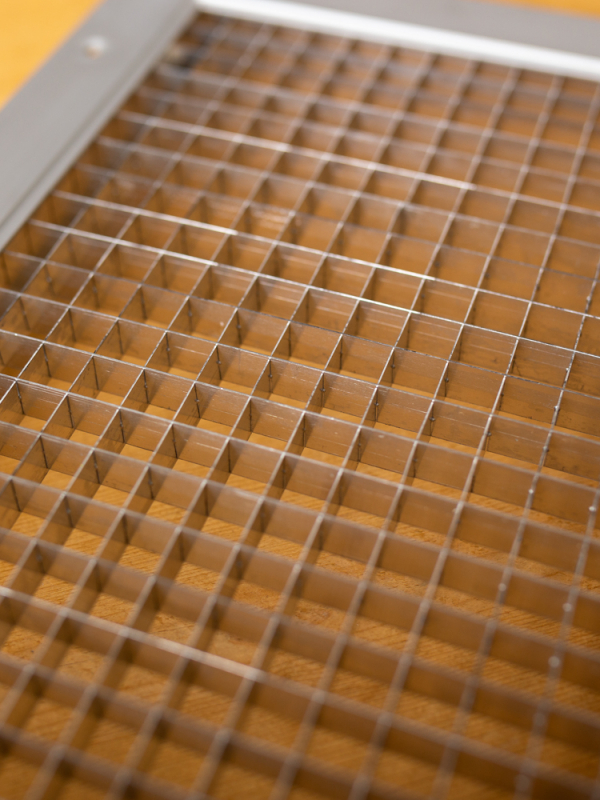

Het raster rooster type TA-AF780 is geschikt voor het afvoeren van grote luchthoeveelheden met een gering drukverlies. Het rooster kan in de wand worden gemonteerd en heeft schroefgaten in de flens.
| Snelselectie retour | ||||
|---|---|---|---|---|
| afmeting | m3/h | Ak in m2 | △Ps in Pa | LpA in dB(A) |
| 200x100 | 100 | 0,0135 | 5,5 | < 20 |
| 300x100 | 0,0214 | 2,2 | < 20 | |
| 200x100 | 200 | 0,0135 | 22 | 24,7 |
| 300x100 | 0,0214 | 8,8 | < 20 | |
| 400x100 | 0,0281 | 5,1 | < 20 | |
| 300x100 | 300 | 0,0214 | 19,7 | 26 |
| 400x100 | 0,0281 | 19,7 | 26 | |
| 500x100 | 0,0360 | 7 | < 20 | |
| 300x150 | 0,0385 | 6,1 | < 20 | |
| 400x100 | 400 | 0,0281 | 20,3 | 28,1 |
| 500x100 | 0,0360 | 12,4 | 22,9 | |
| 600x100 | 0,0439 | 8,3 | < 20 | |
| 300x150 | 0,0385 | 10,8 | 21,5 | |
| 400x150 | 0,0506 | 6,3 | < 20 | |
| 300x200 | 0,0513 | 6,1 | < 20 | |
| 400x100 | 500 | 0,0281 | 20,3 | 28,1 |
| 500x100 | 0,0360 | 12,4 | 22,9 | |
| 600x100 | 0,0439 | 8,3 | < 20 | |
| 300x150 | 0,0385 | 16,9 | 27,6 | |
| 400x150 | 0,0506 | 9,8 | 21,8 | |
| 300x200 | 0,0513 | 9,5 | 21,5 | |
| 400x200 | 0,0675 | 5,5 | < 20 | |
| 800x100 | 750 | 0,0585 | 16,5 | 29,8 |
| 1000x100 | 0,0731 | 10,6 | 25,1 | |
| 400x150 | 00,0506 | 22 | 32,9 | |
| 500x150 | 0,0648 | 13,4 | 27,7 | |
| 600x150 | 0,0790 | 9 | 23,5 | |
| 800x150 | 0,1053 | 5,1 | < 20 | |
| 400x200 | 0,0675 | 12,4 | 26,8 | |
| 500x200 | 0,0864 | 7,6 | 21,6 | |
| 600x200 | 0,1053 | 5,1 | < 20 | |
| 400x300 | 0,1069 | 4,9 | < 20 | |
| 800x150 | 1000 | 0,1053 | 9 | 25,3 |
| 1000x150 | 0,1316 | 5,8 | 20,6 | |
| 500x200 | 0,0864 | 13,4 | 29,4 | |
| 600x200 | 0,1053 | 9 | 25,3 | |
| 800x200 | 0,1404 | 5,1 | < 20 | |
| 400x300 | 0,1069 | 8,8 | 24,9 | |
| 500x300 | 0,1368 | 5,4 | < 20 | |
| 1000x150 | 1250 | 0,1053 | 14 | 32 |
| 800x200 | 0,1404 | 8 | 25,4 | |
| 1000x200 | 0,1755 | 5,1 | 21 | |
| 500x300 | 0,1368 | 8,4 | 25,8 | |
| 600x300 | 0,1667 | 5,6 | 21,7 | |
| 400x400 | 0,1406 | 7,9 | 25,3 | |
| 800x200 | 1500 | 0,1404 | 11,4 | 31 |
| 1000x200 | 0,1755 | 7,3 | 25,6 | |
| 500x300 | 0,1368 | 12,1 | 31 | |
| 600x300 | 0,1667 | 8 | 26,6 | |
| 800x300 | 0,2223 | 4,6 | 20,6 | |
| 600x400 | 0,2194 | 4,7 | 20,8 | |
| 1000x200 | 2000 | 0,1755 | 13 | 33,4 |
| 800x300 | 0,2223 | 8,1 | 28,4 | |
| 1000x300 | 0,2779 | 5,2 | 23,7 | |
| 600x400 | 0,2194 | 8,3 | 28,7 | |
| 800x400 | 0,2925 | 4,9 | 22,6 | |
| 1000x400 | 0,3656 | 3 | < 20 | |
| 1000x300 | 2500 | 0,2779 | 8,1 | 29,8 |
| 800x400 | 0,2925 | 7,3 | 28,7 | |
| 1000x400 | 0,3656 | 4,7 | 24 | |
| 1000x400 | 3000 | 0,3656 | 6,8 | 29 |
