Enkelwandige constant volumeregelaar Ø 80mm voor 40 t/m 140 m3/h

€ 160,00 Bruto excl BTW

Levering in circa 20 werkdagen

SKU

TA-RCCK-0080-0000

Ga naar het einde van de afbeeldingen-gallerij

Enkelwandige constant volumeregelaar Ø 80mm voor 40 t/m 140 m3/h

Ga naar het begin van de afbeeldingen-gallerij

Download documentatie

Voordruk onafhankelijke mechanisch constant volumeregelaar

Ronde mechanische constantvolumeregelaar type TA-RCCK is geschikt voor toevoer en afvoer regeling van lucht in ronde kanalen. De constant volumeregelaar houdt, zonder hulpenergie en onafhankelijk van de statische voordruk, de luchthoeveelheid constant. De opgegeven luchthoeveelheid kan ingesteld worden middels een schaalverdeling.

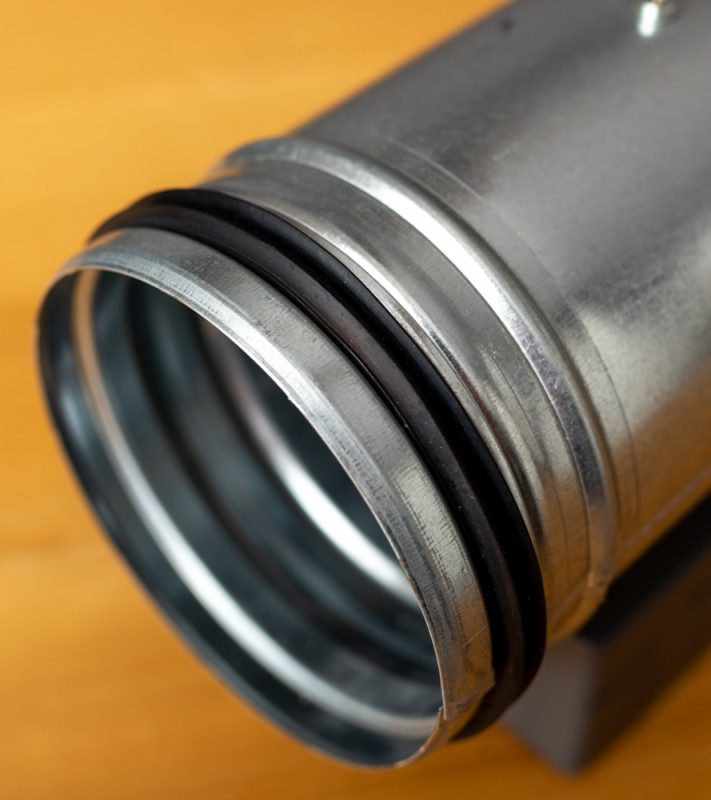

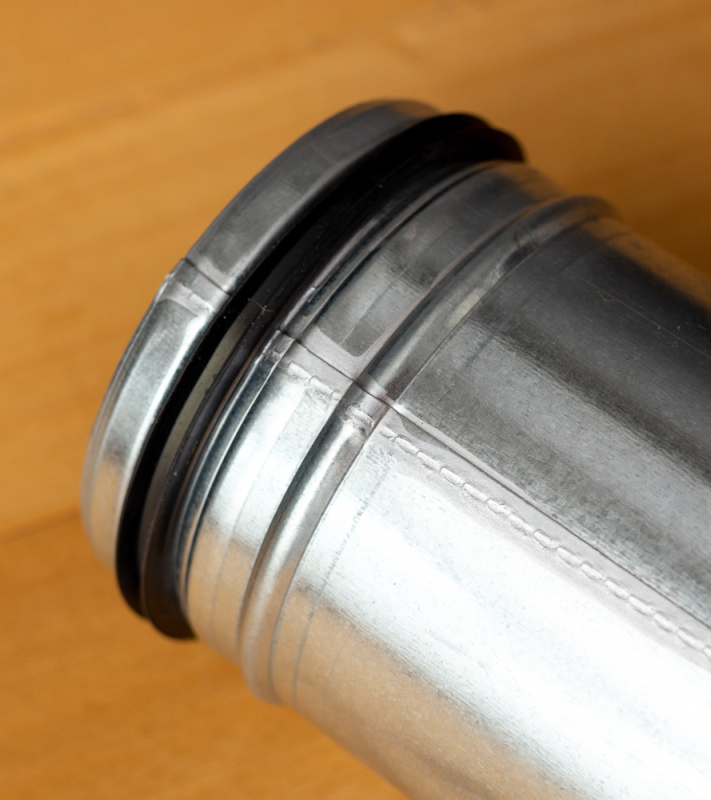

Rubberen steekverbiding

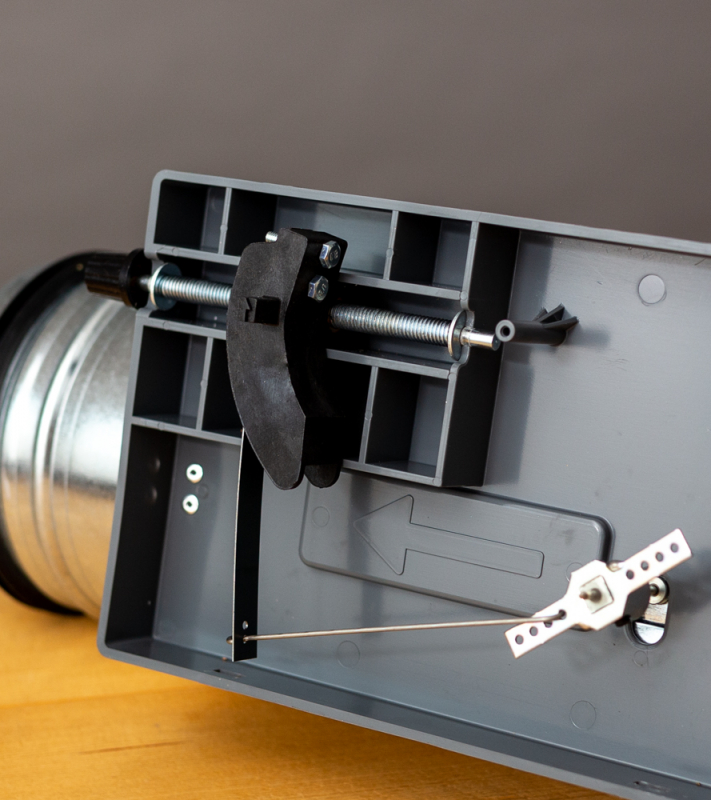

Handmatige verstelling

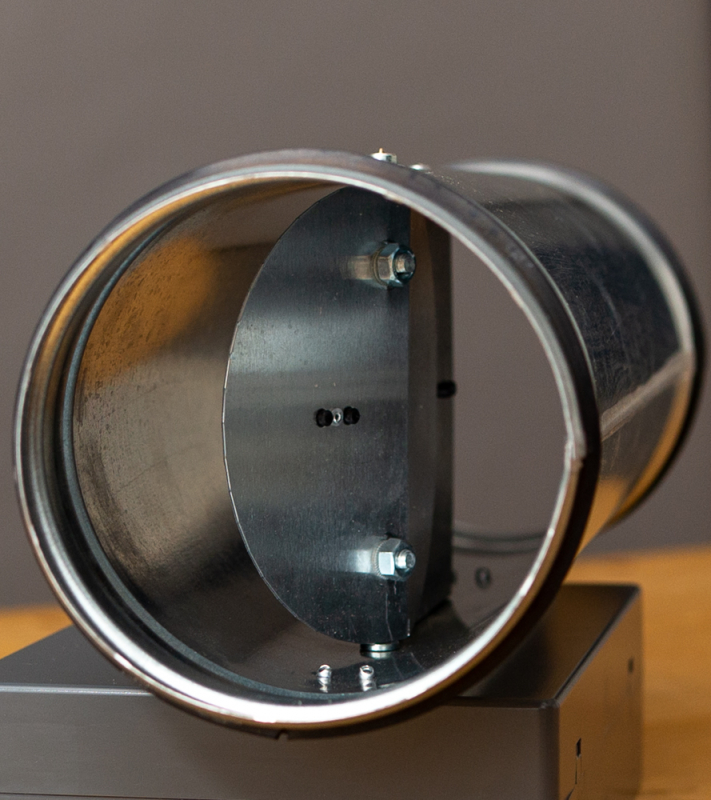

Balancerende klep

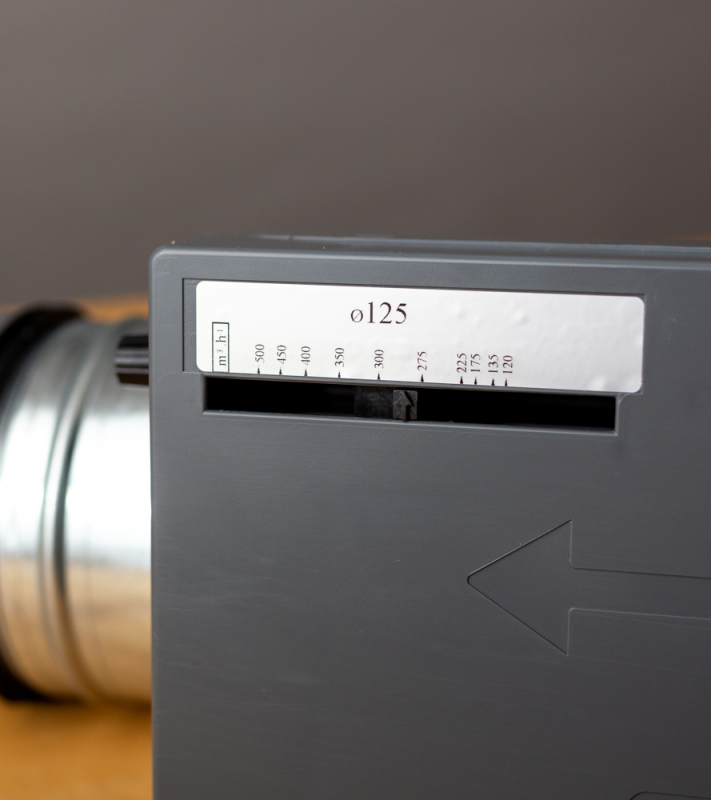

Schaalverdeling

Luchtdichte behuizing

Snelselectie
Diameter	M3/h	△P min in Pa	Luchtgeluid (LpA) bij △P=100 Pa	Luchtgeluid (LpA) bij △P=500 Pa	Afgestraald geluid (LpA) bij △P=100 Pa	Afgestraald geluid (LpA) bij △P=500 Pa
80	40	50	25	38	< 20	33
	100	50	31	44	22	33
	140	50	33	46	24	40
100	80	50	30	42	< 20	34
	200	50	36	48	23	39
	300	50	38	51	26	41
125	135	50	33	46	< 20	33
	325	50	39	52	24	39
	500	50	42	54	27	42
160	235	50	36	49	< 20	33
	520	50	42	55	24	39
	800	50	55	58	27	42
200	370	50	38	52	20	34
	820	50	43	57	26	40
	1375	50	46	60	30	43
250	520	50	37	53	21	33
	1300	50	42	57	28	41
	2100	50	44	60	32	44
315	865	50	42	56	23	35
	2050	50	46	60	30	42
	3300	50	48	62	34	46
355	1000	50	42	55	23	35
	2500	50	47	60	31	43
	4000	50	50	63	35	47
400	1200	50	43	56	24	35

Eigenschappen

Voor exacte regeling van de luchthoeveelheid.
Enkelwandige uitvoering.
Luchtdichtheidsklasse C volgens NEN-EN 1751.
Voordrukonafhankelijk 50 - 1000 Pa.
Na plaatsing eenvoudig verstelbaar.
Maximaal 10% afwijking, bij 3xD aanstroming.
In elke positie te monteren.
Instelling middels een schaalverdeling.
Lage geluidsproductie.
Voorzien rubberen buis aansluiting.

Montage

In een rond luchtkanaal.

Maatvoeringen

Inbouwlengte 400mm.

Opties

Versie in het kuntstof insteek.
Behuizing in het RVS.
Voorzien van motor.
Dubbelwandige uitvoering.

Standaard afwerking

Gegalvaniseerd staal.

Technische tekeningen

Download tekeningen TA-RCCK
