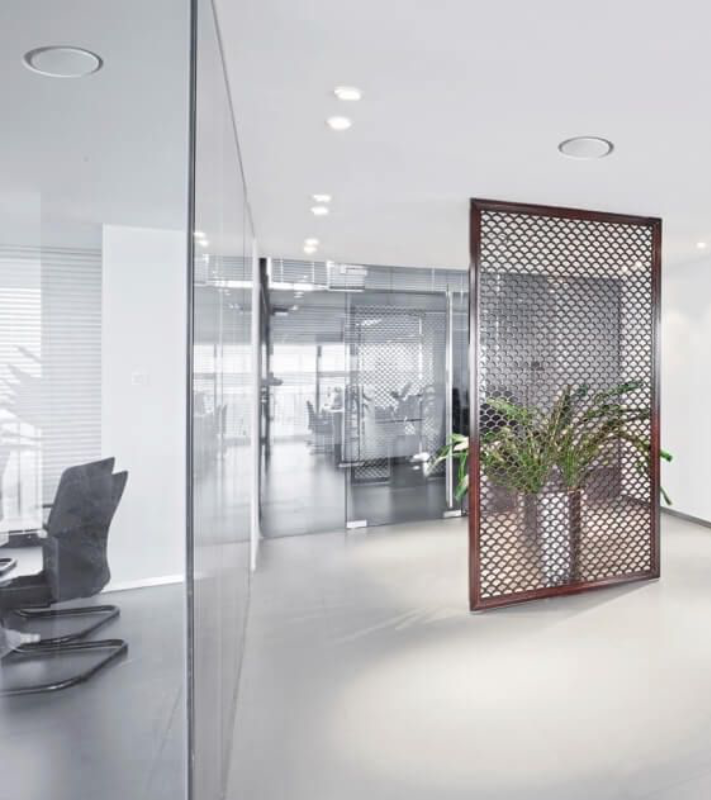

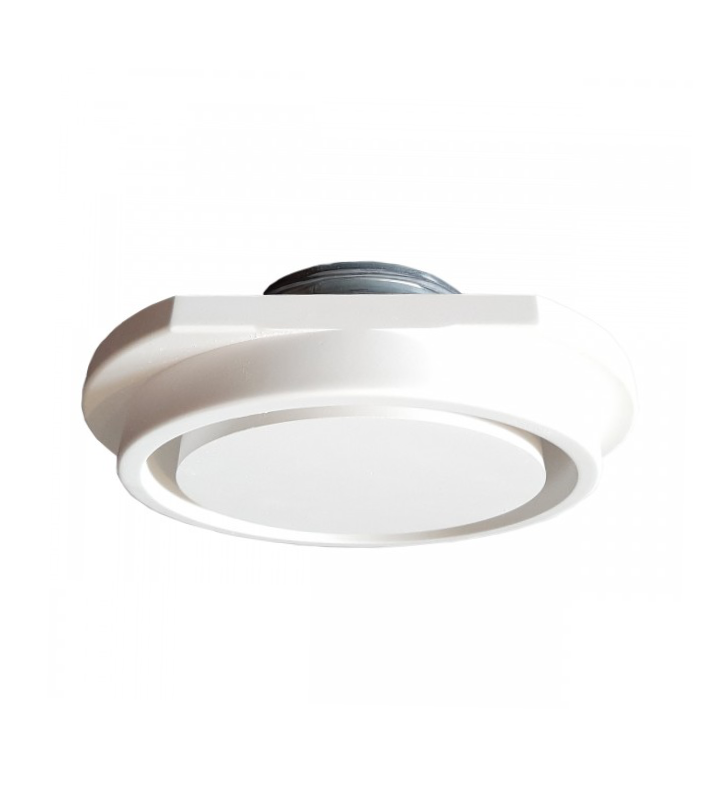

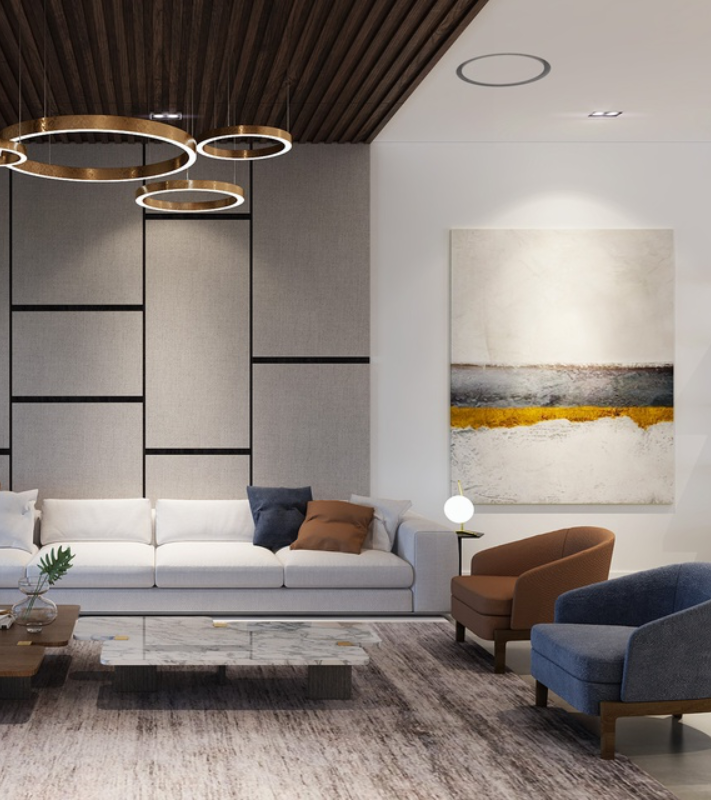

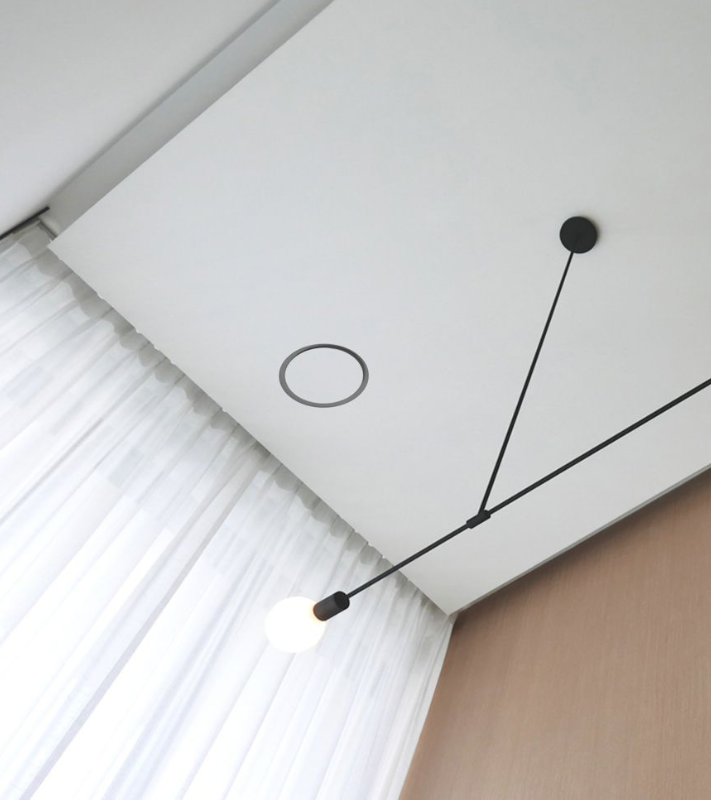

Het volledig in stucbare wand en plafond rooster type TA-Circle van Ventmann is volledig frameloos en is geschikt voor toe & afvoer van gekoelde en verwarmde lucht in elke ruimte met een stuc (vast) plafond. Het is specifiek bedoeld voor ruimtes waarbij een zeer hoge mate van afwerking wordt nagestreefd in combinatie met het beste binnenklimaat.
| Snelselectie luchthoeveelheid | ||||||
|---|---|---|---|---|---|---|
| Model / diameter | m3/h | Luchtsnelheid in m/s na 1.5 meter bij Toevoer | △Ps in Pa Toevoer | LpA in dB(A) Toevoer | △Ps in Pa Retour | LpA in dB(A) Retour |
| 100 | 50 | 0,22 | 6 | < 20 | 5 | < 20 |
| 75 | 0,33 | 12 | 23 | 11 | < 20 | |
| 90 | 0,40 | 19 | 30 | 16 | < 20 | |
| 130 | 0,54 | 36 | 43 | 33 | 25 | |
| 125 | 50 | 0,22 | 6 | < 20 | 5 | < 20 |
| 75 | 0,33 | 12 | 23 | 11 | < 20 | |
| 90 | 0,40 | 19 | 30 | 16 | < 20 | |
| 130 | 0,54 | 36 | 43 | 33 | 25 | |
| 160 | 90 | 0,39 | 13 | < 20 | 10 | < 20 |
| 105 | 0,42 | 17 | 27 | 13 | < 20 | |
| 130 | 0,58 | 25 | 35 | 20 | < 20 | |
| 150 | 0,76 | 33 | 38 | 27 | 22 | |
| 200 | 160 | 0,23 | 17 | 23 | 22 | < 20 |
| 200 | 0,27 | 28 | 30 | 28 | < 20 | |
| 220 | 0,29 | 35 | 33 | 43 | 24 | |
| 260 | 0,31 | xx | xx | 45 | 28 | |
| 250 | 160 | 0,23 | 17 | 23 | 22 | < 20 |
| 200 | 0,27 | 28 | 30 | 28 | < 20 | |
| 220 | 0,29 | 35 | 33 | 43 | 24 | |
| 260 | 0,31 | xx | xx | 45 | 28 | |
