Rond buitenluchtrooster Ø 200mm met schroefgaten

€ 146,00 Bruto excl BTW

Levering in circa 20 werkdagen

SKU

TA-TAC-0200-0000

Ga naar het einde van de afbeeldingen-gallerij

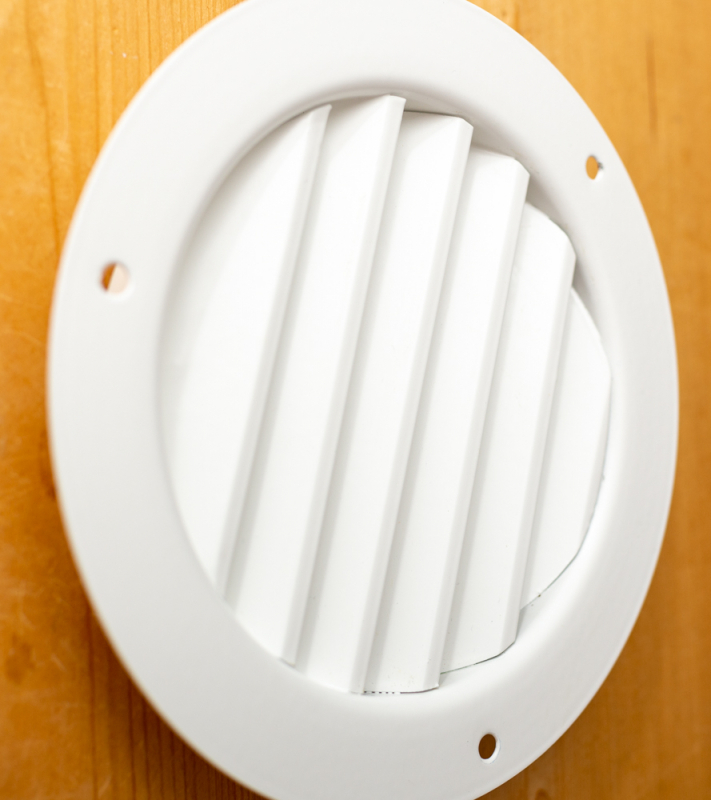

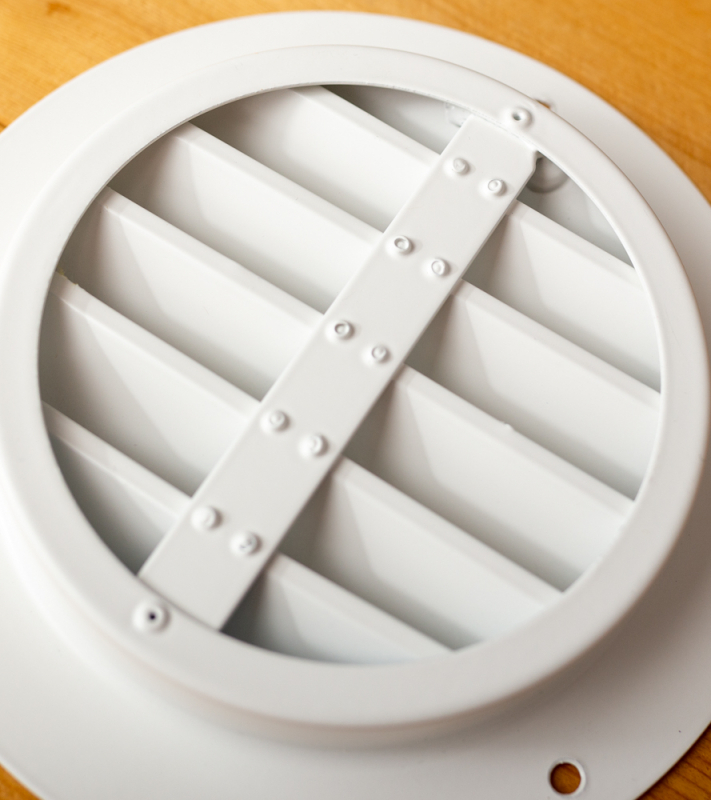

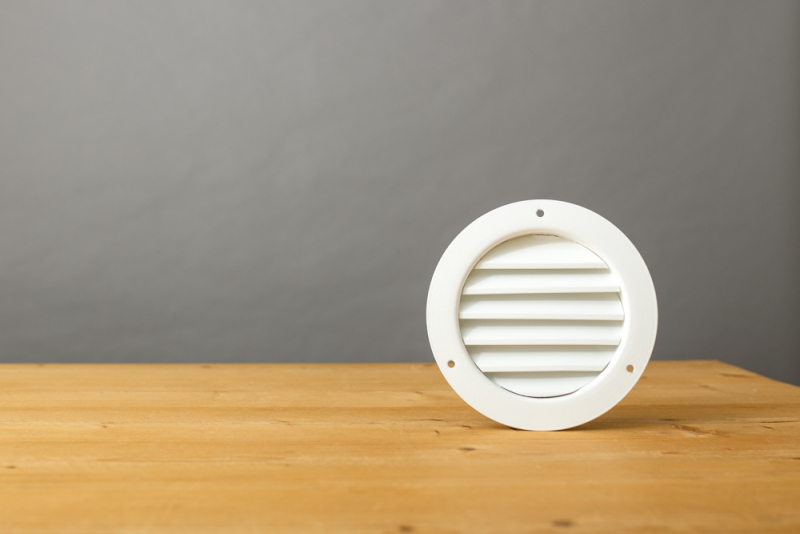

Rond buitenluchtrooster Ø 200mm met schroefgaten

Ga naar het begin van de afbeeldingen-gallerij

Download documentatie

VOOR EEN REGENINSLAGVRIJ EN FRAAI ROND AANGEZICHT IN BUITENGEVELS

Het ronde buitenluchtrooster type TA-TAC is geschikt voor toe & afvoer van lucht in buitenmuren. De horizontale lamellen onder een hoek van 45 graden geven het rooster een uitstekende wering tegen regen en windinvloeden.

Vanaf Ø 315mm voorzien van gaas

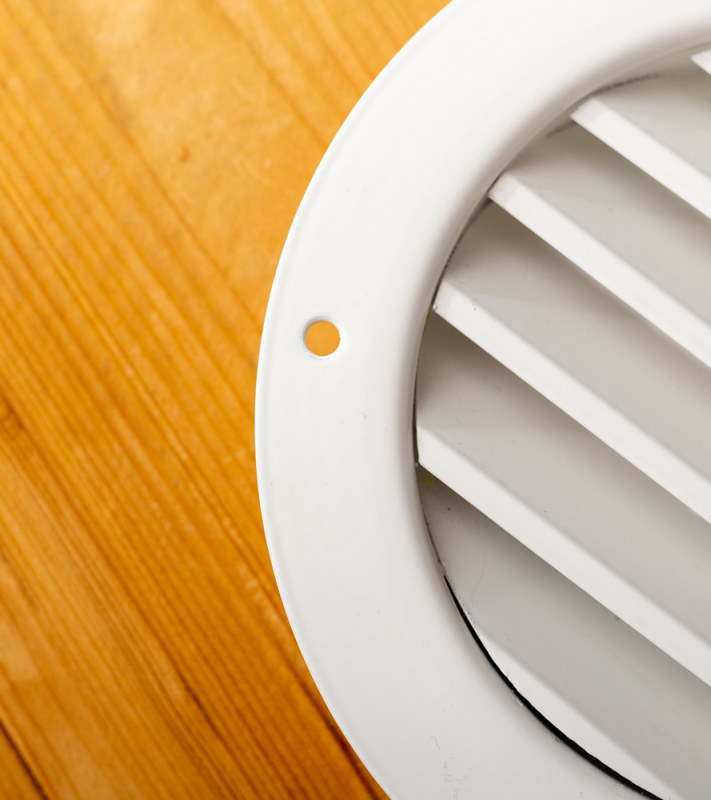

Schroefgaten in de flens

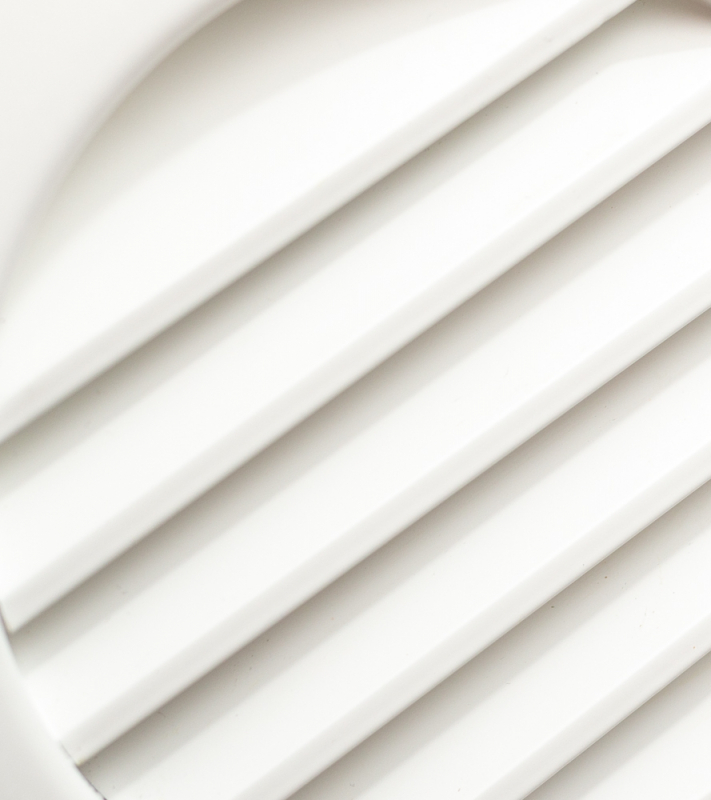

Regen inslagvrije lamellen

Moderne look in de gevel

Snelselectie
m3/h	diameter	Ak (m2)	snelheid in m/s	△Ps in Pa	LpA in dB(A)
40	125	0,0063	1,8	14	< 20
65	125	0,0063	2,9	37	24
65	160	0,0101	1,8	14	30
80	125	0,0063	3,5	55	29
80	160	0,0101	2,2	21	< 20
100	125	0,0063	4,4	87	35
	160	0,0101	2,8	33	24
	200	0,0155	1,8	14	< 20
150	160	0,0101	4,1	75	34
	200	0,0155	2,7	32	25
	250	0,0238	1,8	13	< 20
200	160	0,0101	5,5	133	40
	200	0,0155	3,6	56	32
	250	0,0238	2,3	24	22
	315	0,0370	1,5	8	< 20
300	200	0,0155	5,4	127	43
	250	0,0238	3,5	54	32
	315	0,0370	2,3	17	25
	400	0,0616	1,4	6	< 20
400	250	0,0238	4,7	96	40
	315	0,0370	3	31	32
	400	0,0616	1,8	11	20
	450	0,0792	1,4	7	< 20
500	315	0,0370	3,8	48	37
	400	0,0616	2,3	17	26
	450	0,0792	1,8	11	< 20
	500	0,0991	1,4	7	< 20
600	315	0,0370	4,5	70	42
	400	0,0616	2,7	25	30
	450	0,0792	2,1	15	24
	500	0,0991	1,7	10	20
700	400	0,0616	3,2	34	34
	450	0,0792	2,5	21	28
	500	0,0991	2	13	24
	630	0,1623	1,2	5	< 20
800	400	0,0616	3,6	45	38
	450	0,0792	2,8	27	34
	500	0,0991	2,2	17	28
	630	0,1623	1,4	6	< 20
900	400	0,0616	4,1	57	42
	450	0,0792	3,2	34	35
	500	0,0991	2,5	22	32
	630	0,1623	1,5	8	20
	710	0,2094	1,2	5	< 20
1000	400	0,0616	4,5	70	45
	450	0,0792	3,5	42	38
	500	0,0991	2,8	27	32
	630	0,1623	1,7	10	22
	710	0,2094	1,3	6	< 20
1250	450	0,0792	4,4	66	45
	500	0,0991	3,5	42	39
	630	0,1623	2,1	16	28
	710	0,2094	1,7	9	20
	800	0,2701	1,3	2	< 20
1500	450	0,0792	5,3	95	48
	500	0,0991	4,2	61	44
	630	0,1623	2,6	23	33
	710	0,2094	2	14	26
	800	0,2701	1,5	3	< 20
2000	630	0,1623	3,4	40	39
	710	0,2094	2,7	24	33
	800	0,2701	2,1	6	27
	1000	0,4348	1,3	2	< 20
2500	630	0,1623	4,3	63	43
	710	0,2094	3,3	38	39
	800	0,2701	2,6	9	33
	1000	0,4348	1,6	3	22
3000	710	0,2094	4	54	43
	800	0,2701	3,1	13	37
	1000	0,4348	1,9	5	27
	1250	0,6999	1,2	2	< 20
4000	800	0,2701	4,1	23	44
	1000	0,4348	2,6	9	34
	1250	0,6999	1,6	3	23
5000	1000	0,4348	3,2	14	39
5000	1250	0,6999	2	5	29
6000	1000	0,4348	3,8	20	44
6000	1250	0,6999	2,4	8	33
7000	1250	0,6999	2,8	10	38
8000	1250	0,6999	3,2	14	40
9000	1250	0,6999	3,6	17	43
10000	1250	0,6999	4	21	46

Eigenschappen

Vrije doorlaat 50 - 55%.
Regeninslag vrij.
Aluminium, gecombineerd met staal.
Vaste lamel in een hoek van 45 °
Flensbreedte 40mm.
Inbouwdiepte 32mm.
Zichtdicht.
Diameter Ø 125 t/m Ø 250mm, geen gaas.
Diameter Ø 315 t/m Ø 710mm, muggengaas.
Diameter Ø 800 t/m Ø 1250mm, vogelgaas.
Geschikt voor de aanzuig en uitblaas in buitengevels.

Montage

Middels verzonken schroefgaten in de flens.
Vier boorgaten diameter Ø 125 t/m Ø 500mm.
Acht boorgaten diameter Ø 630 t/m Ø 1250mm.

Maatvoeringen

Diameter Ø 125 t/m Ø 1250mm.

Opties

Geen.

Standaard afwerking

Staal gepoederd in RAL:9010.
Tegen meerprijzen leverbaar in elke gewenste RAL kleur.

Technische tekeningen

Download tekeningen TA-TAC
