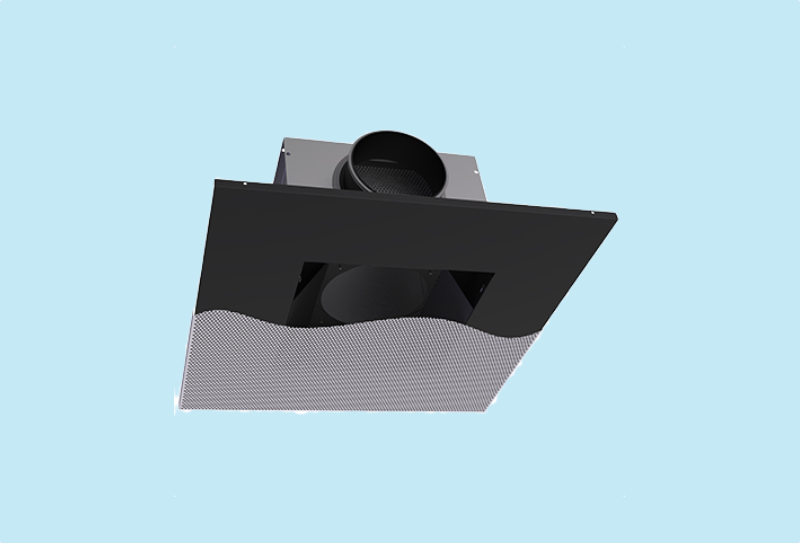

Het geperforeerde rooster type TA-DC560SG is geschikt voor toevoer van lucht met een groot temperatuurverschil t.o.v. de ruimtetemperatuur. Door de zwarte instelbladen, welke vier zijdig zijn in te stellen is dit rooster in elke situatie toepasbaar. Het geperforeerde rooster is ontworpen voor montage in 595x594 systeemplafonds en heeft een geïsoleerde site plenum.
| Snelselectie luchthoeveelheid toevoer 4-zijdig | |||||
|---|---|---|---|---|---|
| M3/h | Model | Worp bij 0,25 m/s | △Ps in Pa | LpA in dB(A) | |
| 60 | 125 | 0,5 | 4 | < 20 | |
| 75 | 125 | 0,9 | 8 | < 20 | |
| 160 | 0,6 | 4 | < 20 | ||
| 105 | 125 | 1 | 11 | < 20 | |
| 160 | 0,9 | 9 | < 20 | ||
| 152 | 125 | 1,2 | 13 | < 20 | |
| 160 | 1 | 9 | < 20 | ||
| 195 | 125 | 1,7 | 34 | 24 | |
| 160 | 1,8 | 17 | < 20 | ||
| 200 | 0,4 | 5 | < 20 | ||
| 235 | 125 | 1,9 | 43 | 32 | |
| 160 | 1,8 | 14 | 22 | ||
| 200 | 1,1 | 6 | < 20 | ||
| 305 | 160 | 2,7 | 43 | 24 | |
| 200 | 2,1 | 12 | < 20 | ||
| 250 | 0,9 | 3 | < 20 | ||
| 390 | 200 | 2,9 | 20 | 24 | |
| 250 | 2,1 | 7 | 2,1 | ||
| 315 | 0,3 | 3 | < 20 | ||
| 455 | 200 | 3,2 | 28 | 32 | |
| 250 | 2 | 9 | < 20 | ||
| 315 | 0,2 | 3 | < 20 | ||
| 530 | 250 | 3,2 | 12 | 24 | |
| 315 | 1,4 | 8 | < 20 | ||
| 710 | 250 | 4,1 | 24 | 34 | |
| 315 | 2,1 | 13 | 27 | ||
| 850 | 315 | 2,2 | 15 | 27 | |
| 1150 | 315 | 2,6 | 29 | 35 | |
