Enkelwandige 400x700mm VAV klasse C met opgebouwde en ingestelde Belimo 0-10v VAV naregeling

€ 666,00 Bruto excl BTW

Levering in circa 10 werkdagen

SKU

TA-VSQSW-0400-0700-LMV

Ga naar het einde van de afbeeldingen-gallerij

Enkelwandige 400x700mm VAV klasse C met opgebouwde en ingestelde Belimo 0-10v VAV naregeling

Ga naar het begin van de afbeeldingen-gallerij

Download documentatie

ENKELWANDIGE VAV VOOR EEN ZEER ADEQUATE METING EN REGELING VAN LUCHTHOEVEELHEDEN

De VAV type TA-VSQSW is geschikt voor een adequate meting en regeling van luchthoeveelheden in HVAC installaties. De unit is voordrukonafhankelijk en heeft een zeer nauwkeurige meting middels het FloXact™ meetkruis.

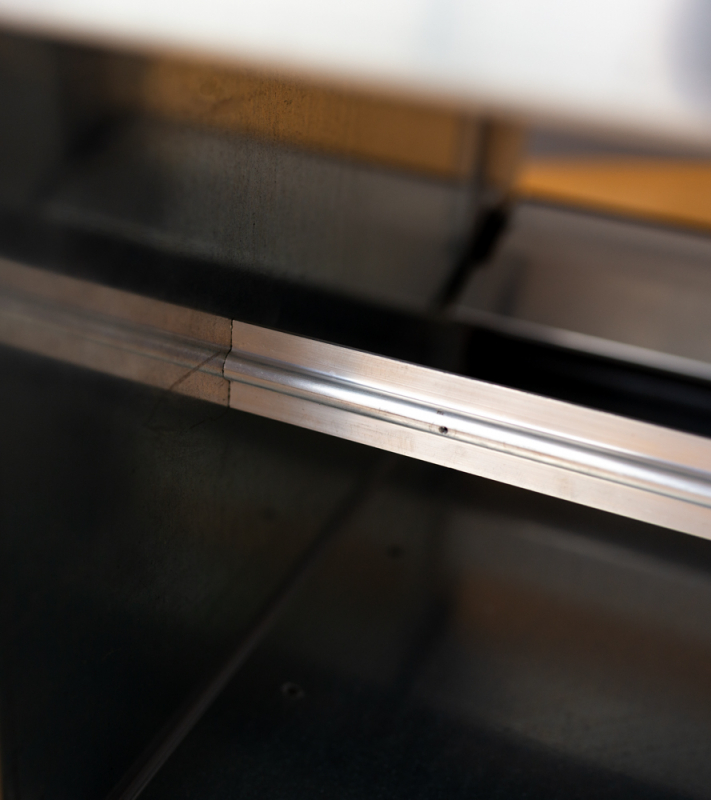

Meetkruis met vleugels

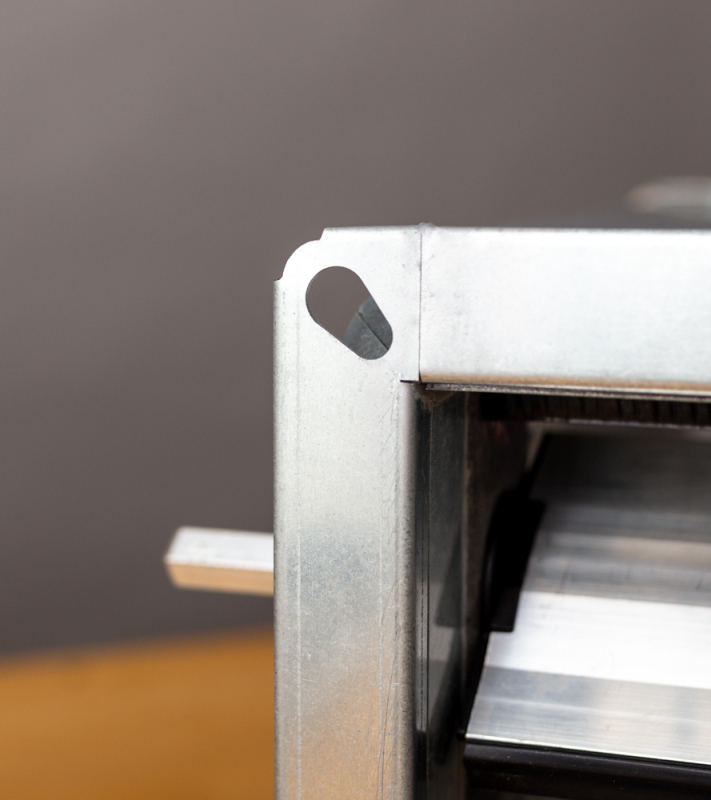

Kanaal aansluiting

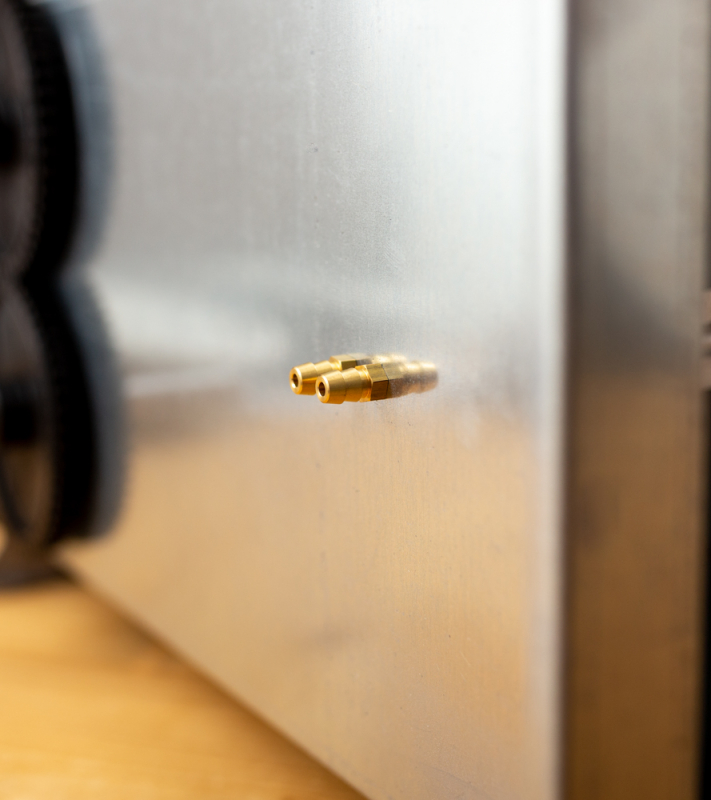

Koppel nippel voor de slangen

Snelselectie
afmeting	m3/h	m/s	△P min in Pa	Lucht geluid (LpA) bij △P=100 Pa	Afgestraald geluid (LpA) bij △P=100 Pa	Lucht geluid (LpA) bij △P=200 Pa	Afgestraald geluid (LpA) bij △P=200 Pa	Lucht geluid (LpA) bij △P=400 Pa	Afgestraald geluid (LpA) bij △P=400 Pa
300x300mm	474	1,5	1	28	< 20	26	< 20	54	36
	1094	4	5	43	30	46	33	55	44
	1641	6	12	41	30	53	42	56	44
	2188	8	21	38	29	50	41	61	52
	3350	10	35	39	31	48	40	62	53
400x300mm	632	1,5	1	28	< 20	26	< 20	54	37
	1459	4	5	43	32	46	34	55	38
	2188	6	12	41	31	53	44	56	46
	2918	8	21	38	30	50	42	60	53
	4467	10	35	39	33	48	41	61	54
400x400mm	804	1,5	1	28	< 20	50	34	55	39
	1857	4	5	43	33	46	35	56	39
	2785	6	12	41	32	53	45	57	47
	3713	8	21	38	32	50	43	61	54
	5685	10	32	38	33	48	42	62	55
500x400mm	1005	1,5	1	28	< 20	50	35	55	40
	2321	4	5	44	34	46	37	56	41
	3481	6	12	41	34	54	46	56	48
	4642	8	21	39	33	51	45	61	56
	7106	10	32	39	35	49	44	62	56
600x400mm	1206	1,5	1	29	< 20	51	37	56	42
	2785	4	5	44	36	47	38	57	43
	4178	6	12	42	35	54	47	57	50
	5570	8	21	39	34	51	46	61	57
	8528	10	32	39	36	49	45	62	57
800x400mm	1608	1,5	1	30	< 20	52	39	57	44
	3713	4	5	45	38	48	40	58	51
	5570	6	12	43	37	55	49	58	52
	7427	8	21	40	36	52	48	63	58
	11370	10	32	40	38	50	47	63	59
1000x400mm	2010	1,5	1	31	20	52	40	57	45
	4642	4	5	46	39	48	42	58	46
	6963	6	12	43	39	56	51	59	53
	9284	8	21	41	38	52	49	62	60
	14213	10	32	41	39	50	48	63	60
1000x500mm	2584	1,5	1	32	22	54	43	58	47
	5968	4	5	47	41	49	43	59	48
	8952	6	12	44	40	56	53	59	55
	11936	8	21	42	39	53	51	63	61
	18273	10	34	41	41	51	50	64	62

Eigenschappen

Voor exacte regeling van de luchthoeveelheid.
Enkelwandige uitvoering.
Luchtdichtheidsklasse C volgens NEN-EN 1751.
Voordrukonafhankelijk.
Geringe geluidsproductie.
Nylon lagers.
Aluminium vierkante klepas.
Ongevoelig voor scheve of turbulente aanstroming.
Voorzien van 30mm flens.
Meting over 6, 8 of 10 meetpunten. (afhankelijk van model)

Meetkruis FloXact™

Nauwkeurige meting vanaf 1.0m/s.
Afwijking +/-2% bij 3xD aanstroming.
Meetpunten volgens Log-Tchebycheff methode.
Nauwkeurige meting vanaf 1.0m/s.
Aluminium meetprofiel (kruis).

Montage

In een rechthoekig luchtkanaal.

Maatvoeringen

Inbouwlengte 400mm.
As lengte 70mm.

Opties

Levering met andere regelaparatuur.
Levering inclusief Trafo.
Levering inclusief een geluidsdemper.

Standaard afwerking

Gegalvaniseerd staal.
